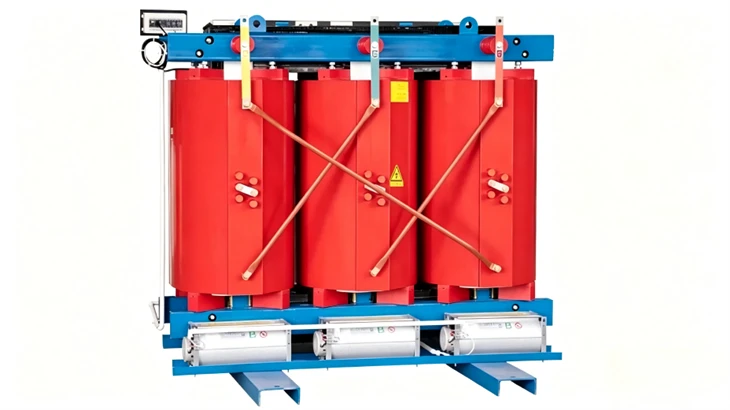

kuivatyyppinen jakelumuuntaja
Se on sähkönjakelujärjestelmän ydinlaitteisto, jota käytetään pääasiassa 10 kV tai 35 kV keskijännitteen muuntamiseen 230/400 V pienjännitesähköksi käyttäjien käyttöön. Suurin ero sen ja perinteisen öljy{5}}upotettavan muuntajan välillä on sen"öljytön{0}"suunnitella{0}}kiinteiden materiaalien käyttöä, kutenepoksihartsitaiilmaaeristykseen ja lämmönpoistoon, mikä eliminoi täysin öljyvuodon, räjähdyksen ja tulipalon riskin.
Muuntajan turvallisuus
Tällaisella muuntajalla on suuria etuja turvallisuuden suhteen. Sen käämit ovat yleensä tyhjiö-valettu epoksihartsilla, jolla onei--syttyvä, palonestoaine-jaitsestään-sammuttava. Ne voidaan sammuttaa nopeasti jopa avotulen edessä. Siksi ne asennetaan usein tiheästi asuttuihin paikkoihin, kuten ostoskeskuksiin, sairaaloihin, metroasemille ja korkeiden rakennusten kellareihin. Se on suositeltava ratkaisu skenaarioissa, joissa on erittäin korkeat paloturvallisuusvaatimukset.
Suorituskyvyn suhteen kuivamuuntajat toimivat hyvin. Se käyttää korkealaatuista-kylmävalssattua piiteräslevyä, alhaista ei-kuormitusta ja kuormitushäviötä, korkeaa energiatehokkuutta ja minimaalista melua käytön aikana (yleensä ohjataan noin50-60 desibeliä), eivätkä aiheuta melusaastetta ympäröivään ympäristöön. Lisäksi sillä on vahva oikosulkukestävyys-ja korkea kosteudenkestävyys. Se voi toimia normaalisti jopa a100 % kosteusympäristö. Seison jälkeen se voidaan ottaa suoraan käyttöön ilman monimutkaista kuivauskäsittelyä.

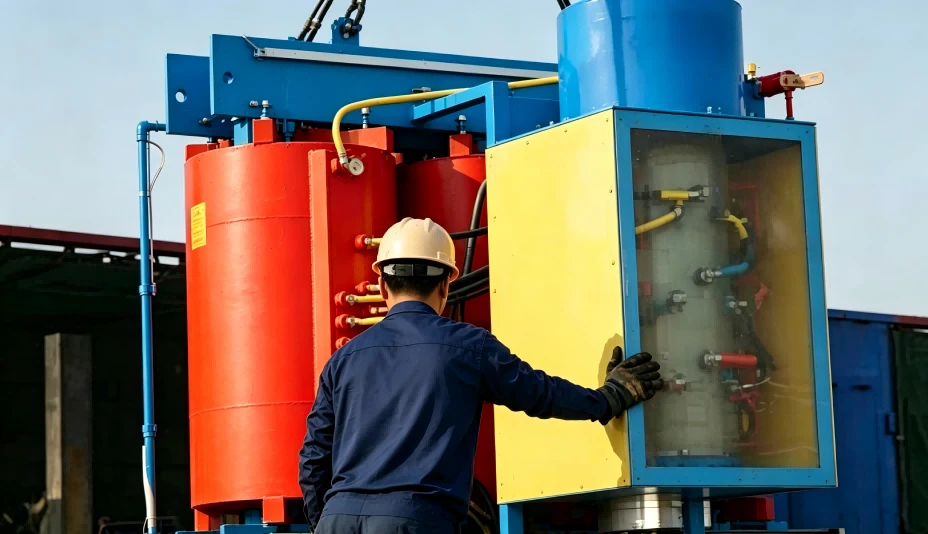

Muuntajan käyttö ja huolto
Kuiva{0}}tyyppinen muuntaja on saavuttanut käytön ja huollon"huolto{0}}vapaa"tai "vähemmän huoltoa". Koska muuntajaöljyä ei ole, käyttäjien ei tarvitse suorittaa säännöllisiä öljynäytteiden testausta, öljynvaihtoa tai jäteöljyn hävittämistä, mikä vähentää huomattavasti käytön ja ylläpidon kustannuksia ja vaikeutta. Älykkään lämpötilan säätöjärjestelmän avulla se voi seurata käämin lämpötilaa reaaliajassa ja automaattisesti käynnistää ja pysäyttää tuulettimen lämmön haihduttamiseksi, mikä parantaa entisestään virtalähteen luotettavuutta ja käyttöikää (yleensä jopa 30+ vuotta).
Tuotteen parametrit
| Mallinumero | Nimellismäärä (KVA) |
Jänniteyhdistelmä (KV) | Yhteysryhmän etiketti | Ei-kuormitusta (W) |
Kuorman menetys (W) |
Ei{0}}kuormaa sähköä (%) |
Oikosulkuvastus (%) |
||
| Korkea Jännite |
Korkean jännitteen kosketusalue | Pieni jännite | |||||||
| SC18-M-30 | 30 | 6 6.3 10 10.5 |
+3 -1 ±5% ±2×2.5% tai ×2.5% |
0.4 | Dyn11 tai Yyn0 |
105 | 640 | 2.0 | 4 |
| SC18-M-50 | 50 | 155 | 900 | 2.0 | 4 | ||||
| SC18-M-80 | 80 | 210 | 1240 | 1.5 | 4 | ||||
| SC18-M-100 | 100 | 230 | 1415 | 1.5 | 4 | ||||
| SC18-M-125 | 125 | 270 | 1665 | 1.3 | 4 | ||||
| SC18-M-160 | 160 | 310 | 1915 | 1.3 | 4 | ||||
| SC18-M-200 | 200 | 360 | 2275 | 1.1 | 4 | ||||
| SC18-M-250 | 250 | 415 | 2485 | 1.1 | 4 | ||||
| SC18-M-315 | 315 | 510 | 3125 | 1.0 | 4 | ||||
| SC18-M-400 | 400 | 570 | 3590 | 1.0 | 4 | ||||
| SC18-M-500 | 500 | 670 | 4390 | 1.0 | 4 | ||||
| SC18-M-630 | 630 | 775 | 5290 | 1.0 | 4 | ||||
| SC18-M-630 | 630 | 750 | 5365 | 0.85 | 6 | ||||
| SC18-M-800 | 800 | 875 | 6265 | 0.85 | 6 | ||||
| SC18-M-1000 | 1000 | 1020 | 7315 | 0.85 | 6 | ||||
| SC18-M-1250 | 1250 | 1205 | 8720 | 0.85 | 6 | ||||
| SC18-M-1600 | 1600 | 1415 | 10555 | 0.85 | 6 | ||||
| SC18-M-2000 | 2000 | 1760 | 13005 | 0.7 | 6 | ||||
| SC18-M-2500 | 2500 | 2080 | 15445 | 0.7 | 6 | ||||
